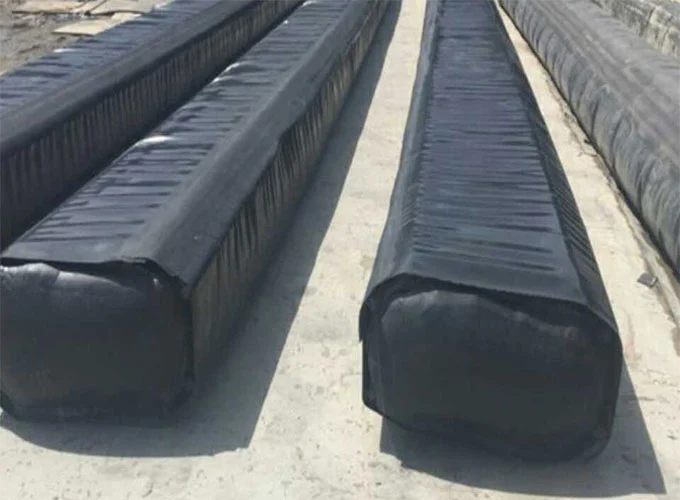

A gumové nafukovacie jadro formyje flexibilné, tlakovo odolné tvarovacie riešenie určené na vytváranie vnútorných dutín, dutých štruktúr alebo kontrolovaných tvarov, kde môže byť ťažké inštalovať a odstraňovať konvenčné tuhé jadrá. Jeho výkon závisí nielen od pružnosti gumy. Výber materiálu, výstuž, rozmerová presnosť, vzduchotesnosť, tlak hustenia, kvalita vytvrdzovania, stav povrchu a dizajn špecifický pre aplikáciu, to všetko ovplyvňuje spoľahlivosť služby. Táto príručka vysvetľuje, ako fungujú gumené nafukovacie formy na jadro, kde sa používajú, akým problémom by sa mali kupujúci vyhnúť a ako vyhodnotiť vhodný produkt pre náročné stavebné a priemyselné aplikácie.
Gumová nafukovacia forma na jadro je flexibilné tvarovacie zariadenie, ktoré využíva vnútorný tlak vzduchu na expanziu do vopred určeného tvaru. Na rozdiel od bežného tuhého jadra môže byť vložené do obmedzeného priestoru vo vyfúknutom stave a neskôr rozšírené, aby poskytlo požadovaný nosný povrch počas tvarovania alebo ukladania betónu.
V mnohých stavebných aplikáciách sa štruktúra vyrába okolo nafúknutého jadra. Keď okolitý materiál dosiahne požadovanú počiatočnú pevnosť, vzduch sa môže uvoľniť a pružné jadro sa môže odstrániť. Táto skladacia charakteristika je jednou z najpraktickejších výhod nafukovacieho dizajnu.
Priemyselné nafukovacie jadrá môžu kombinovať syntetickú gumu s vysokopevnostnou tkaninou. Výstuž poskytuje štrukturálnu podporu, zatiaľ čo gumové vrstvy poskytujú pružnosť, zadržiavanie vzduchu, ochranu a kontakt s okolitým materiálom. Qingdao Aorunda Rubber Industry Co., Ltd. opisuje svoje gumené nafukovacie jadrové formy ako produkty odolné voči tlaku s použitím vysokopevnostnej syntetickej tkaniny ako nosnej kostry a syntetickej gumy ako ochrannej a spojovacej vrstvy.
Inžinieri často čelia základnej výzve pri výrobe dutých betónových alebo kompozitných konštrukcií: jadro musí poskytovať stabilnú vnútornú geometriu počas tvarovania, ale musí byť aj následne odnímateľné. Pevné jadro môže poskytnúť rozmerovú stabilitu, ale extrakcia môže byť obtiažna, keď má hotová konštrukcia úzky otvor, dlhú dutinu alebo zložitú vnútornú geometriu.
Nafukovacie jadro pristupuje k problému inak. Jadro sa počas používania roztiahne a po vyfúknutí sa zrúti. To môže zjednodušiť vkladanie a vyberanie a zároveň znížiť potrebu zložitej demontáže.
| Projektová výzva | Potenciálny prínos nafukovacieho jadra |
|---|---|
| Obmedzený priestor na inštaláciu | Dá sa vložiť vo vyfúknutom stave a po umiestnení roztiahnuť. |
| Ťažké odstránenie jadra | Vyfúknutie znižuje celkový profil pred extrakciou. |
| Dlhé alebo duté štruktúry | Flexibilná konštrukcia môže podporovať súvislé vnútorné tvarovacie plochy. |
| Opakované použitie projektu | Správne vyrobené produkty je možné čistiť, kontrolovať a opätovne používať. |
| Prispôsobená vnútorná geometria | Tvar, rozmery a výstuž môžu byť navrhnuté pre danú aplikáciu. |
Dôležité je, že flexibilita by nemala ísť na úkor rozmerovej stability. Jadro potrebuje dostatočné vystuženie a kontrolu tlaku, aby si udržalo svoju zamýšľanú geometriu počas celého pracovného cyklu.
Princíp fungovania je jednoduchý, ale dôležité je správne prevedenie. Vyfúknuté jadro sa najskôr umiestni do cieľovej štruktúry. Potom sa nafúkne na stanovený pracovný tlak. Keď je stabilný, môže byť okolo neho umiestnený alebo tvarovaný okolitý materiál.
Pre betónové konštrukcie je obzvlášť dôležité kontrolované nafukovanie. Nadmerný tlak môže spôsobiť zbytočné namáhanie jadra, zatiaľ čo nedostatočný tlak môže viesť k deformácii alebo rozmerovej nekonzistencii. Príslušný tlak sa preto musí určiť podľa konkrétneho dizajnu produktu a podmienok projektu, a nie považovať za univerzálnu hodnotu.
Štruktúra gumového nafukovacieho jadra formy priamo ovplyvňuje jej schopnosť udržať si tvar a vydržať opakovanú manipuláciu. Typický priemyselný dizajn môže pozostávať z niekoľkých funkčných vrstiev, a nie z jedného listu gumy.
V závislosti od zamýšľaného použitia môžu výrobcovia zvoliť rôzne gumové zmesi a výstužné štruktúry. Kompatibilita materiálu by sa mala zvážiť spolu s teplotou, tlakom, abráziou, environmentálnou expozíciou a očakávanými prevádzkovými cyklami.
Rovnako dôležitá je aj výrobná technológia. Gumové nafukovacie konštrukcie môžu byť vyrobené rôznymi spôsobmi tvarovania a vulkanizácie. V priemyselných výrobkoch môže riadená vulkanizácia pomôcť dosiahnuť požadovanú elasticitu, priľnavosť a mechanické vlastnosti. Technická literatúra o nafukovacích tŕňoch tiež demonštruje dôležitosť vystužených elastomérnych vrstiev, testovania tesnosti a kontrolovaného vytvrdzovania v opakovane použiteľných nafukovacích konštrukciách.
Kupujúci sa často zameriavajú najskôr na rozmery a cenu, ale najdôležitejšie otázky pri nákupe sa týkajú toho, ako sa bude jadro správať v skutočných prevádzkových podmienkach.
| Výkonový faktor | Prečo na tom záleží | Čo by mali kupujúci potvrdiť |
|---|---|---|
| Vzduchotesnosť | Tlak musí zostať počas pracovného cyklu stabilný. | Metóda testovania tesnosti a kvality ventilu. |
| Rozmerová stabilita | Nafúknuté jadro musí zachovať zamýšľanú geometriu dutiny. | Hotové rozmery a prípustné tolerancie. |
| Odolnosť proti roztrhnutiu | Chráni pred poškodením pri manipulácii a inštalácii. | Gumová zmes a výstužná štruktúra. |
| Odolnosť voči tlaku | Zabraňuje nadmernej deformácii počas prevádzky. | Odporúčaný pracovný tlak a skúšobné normy. |
| Flexibilita | Umožňuje vkladanie a vyberanie v stiesnených priestoroch. | Vyfúknuté rozmery a charakteristiky ohybu. |
| Opätovná použiteľnosť | Ovplyvňuje dlhodobé prevádzkové náklady. | Očakávané servisné cykly a požiadavky na údržbu. |
Gumové nafukovacie formy na jadro sú obzvlášť užitočné, keď projekt vyžaduje dutú vnútornú štruktúru pri zachovaní odnímateľného tvarovacieho systému. Ich využitie možno nájsť v stavebníctve a iných aplikáciách zahŕňajúcich flexibilné vnútorné tvarovanie.
Jednou z dôležitých oblastí sú mostné a betónové konštrukcie. Formy nafukovacieho jadra môžu byť umiestnené vo vnútri konštrukčných častí pred uložením betónu, nafúknuté na požadovaný tlak a odstránené po dostatočnom stuhnutí betónu. Qingdao Aorunda Rubber Industry Co., Ltd. špecificky identifikuje mostné inžinierstvo ako dôležitú oblasť použitia pre svoje gumené nafukovacie formy na jadro.
Podobné princípy je možné aplikovať na priepusty, duté betónové komponenty a prispôsobené konštrukčné formy, kde môže byť nepohodlné extrahovať konvenčné tuhé jadrá.
Konečná aplikácia určuje požadovanú geometriu, výstuž, tlakovú schopnosť a výber materiálu. Z tohto dôvodu je poskytnutie podrobných informácií o projekte výrobcovi často užitočnejšie ako jednoduché vyžiadanie štandardnej veľkosti katalógu.
Výber vhodnej gumenej formy s nafukovacím jadrom začína pochopením celého pracovného prostredia. Spoľahlivá špecifikácia nákupu by mala obsahovať dostatok technických informácií, aby výrobca mohol posúdiť skutočné prevádzkové podmienky.
Správna prevádzka je nevyhnutná aj vtedy, keď je samotné jadro vyrobené na vysokej úrovni. Pred inštaláciou odstráňte kamene, kovové úlomky, ostré hrany a iné predmety, ktoré by mohli prepichnúť gumený povrch.
Opatrne umiestnite formu a uistite sa, že stredová čiara zodpovedá zamýšľanej dutine. Počas nafukovania zvyšujte tlak postupne a radšej sledujte tvar, než aby ste sa spoliehali len na tlakomer. Nepravidelne tvarované jadro môže vyžadovať riadené, postupné nafukovanie, aby sa dosiahlo rovnomerné roztiahnutie.
Po dosiahnutí cieľového pracovného tlaku ventil zatvorte a zaistite. Forma by sa potom mala upevniť na miesto pred umiestnením okolitého materiálu. Počas liatia betónu môže vyvážené umiestnenie pomôcť znížiť zbytočný pohyb a lokalizované zaťaženie.
Keď okolitý materiál dosiahne požadované počiatočné nastavenie, pomaly uvoľnite vnútorný tlak. Vyhnite sa ťahaniu alebo násilnému ťahaniu čiastočne nafúknutej formy cez úzky otvor, pretože to môže zvýšiť riziko poškodenia povrchu.
| Problém | Možná príčina | Praktická odpoveď |
|---|---|---|
| Počas používania klesá tlak | Únik ventilu, poškodenie povrchu alebo problémy s pripojením. | Zastavte proces, skontrolujte ventil a vykonajte kontrolovanú skúšku tesnosti. |
| Nerovnomerný tvar po nafúknutí | Nesprávne umiestnenie, nerovnomerné nafúknutie alebo nevhodný tlak. | Postupne vyfukujte, premiestňujte a znovu nafukujte, pričom kontrolujte zarovnanie. |
| Jadro sa ťažko odstraňuje | Nedostatočné vyfúknutie, obmedzené otváranie alebo rušenie okolitého materiálu. | Pred použitím sily úplne uvoľnite vzduch a skontrolujte cestu odsávania. |
| Povrchová abrázia | Kontakt s ostrým kamenivom, kovovými hranami alebo drsnými povrchmi. | Vyčistite oblasť inštalácie a odstráňte ostré kontaktné body. |
| Krátka životnosť | Nesprávne skladovanie, opakovaný pretlak alebo hrubé zaobchádzanie. | Dodržiavajte odporúčané postupy pre tlak, čistenie a skladovanie. |
Mnohým prevádzkovým poruchám sa dá predísť ešte pred použitím jadra. Kontrola pred inštaláciou, postup kontrolovaného nafukovania a rutinné čistenie po použití môžu výrazne znížiť škody, ktorým sa dá vyhnúť.
Opätovne použiteľná gumená forma s nafukovacím jadrom by sa mala považovať skôr za skonštruovaný nástroj než za jednorazové príslušenstvo. Po odstránení zmyte zvyšky betónu a iné nečistoty skôr, ako stvrdnú na povrchu gumy.
Po vyčistení skontrolujte celý povrch, či neobsahuje rezy, prepichnutia, odreniny, abnormálne napučiavanie a chyby lepenia. Venujte zvláštnu pozornosť ventilom, spojom a oblastiam spojov, pretože tieto miesta môžu byť vystavené koncentrovanému mechanickému namáhaniu.
Správna údržba je obzvlášť dôležitá pre dodávateľov, ktorí používajú prispôsobené jadrové formy v rámci viacerých stavebných projektov. Preventívna kontrola môže identifikovať problémy pred začatím ďalšej inštalácie.
Prispôsobená gumená nafukovacia jadrová forma vyžaduje viac ako len schopnosť spracovania gumy. Výrobca musí pochopiť, ako spolupôsobia rozmery, výstuž, tlak, vlastnosti gumy a spojovacie komponenty v reálnych prevádzkových podmienkach.
Qingdao Aorunda Rubber Industry Co, Ltd sa špecializuje na gumené nafukovacie jadrové formy, airbagy na utesnenie potrubí a súvisiace gumové výrobky. Publikované informácie o produkte popisujú použitie vysokopevnostnej tkaniny zo syntetických vlákien ako tlakovej výstuže a syntetickej gumy ako ochrannej vrstvy, pričom výroba zahŕňa vysokoteplotnú vulkanizáciu.
Pri objednávkach špecifických pre projekt by mal byť výrobca schopný pred výrobou prediskutovať výkresy, rozmery, tlakové požiadavky, podmienky inštalácie, očakávané servisné cykly a požiadavky na kontrolu. Táto technická komunikácia pomáha znižovať riziko prijatia produktu, ktorý sa technicky zhoduje s rozmermi, ale v zamýšľanom použití nefunguje dobre.
Kupujúci by si tiež mali vyžiadať príslušnú dokumentáciu k produktu, informácie o kontrole a prevádzkové odporúčania. Jasná technická komunikácia pred výrobou môže byť obzvlášť cenná, keď má forma nezvyčajný tvar alebo musí fungovať v náročných stavebných podmienkach.
Primárne sa používa ako flexibilné vnútorné formovacie jadro na vytváranie dutých alebo riadených vnútorných štruktúr. Môže sa nafúknuť počas tvarovania a vyfúknuť pre ľahšie odstránenie.
áno. Prispôsobenú dĺžku, priemer, tvar, výstuž, konfiguráciu ventilu a ďalšie konštrukčné detaily je možné zvážiť podľa aplikácie. Technický výkres je užitočný najmä pre neštandardné návrhy.
Pevné jadro si zachováva pevný tvar a na odstránenie môže vyžadovať značný priestor alebo demontáž. Nafukovacie jadro sa môže po vyfúknutí zrútiť, čo môže zjednodušiť extrakciu zo stiesnených alebo úzkych priestorov.
Pracovný tlak by sa mal určiť zo špecifického návrhu jadra a podmienok aplikácie. Nemalo by sa zväčšovať len na získanie tvrdšieho alebo tuhšieho tvaru. Je potrebné dodržiavať prevádzkový rozsah odporúčaný výrobcom.
Mnohé výrobky sú určené na opakované použitie, ale skutočná životnosť závisí od konštrukcie, prevádzkových podmienok, manipulácie, skladovania a údržby. Výrobok je potrebné skontrolovať po každom použití.
Užitočné informácie zahŕňajú výkresy, celkové rozmery, tvar dutiny, požadované množstvo, pracovný tlak, okolitý materiál, prevádzkovú teplotu, spôsob inštalácie, podmienky extrakcie a očakávanú frekvenciu opätovného použitia.
Skontrolujte celý povrch, ventil, armatúry a spojovacie body. Uistite sa, že pod jadrom alebo okolo neho nie sú žiadne ostré predmety a uistite sa, že rozmery formy sú vhodné pre zamýšľanú inštaláciu.
Bežné príčiny zahŕňajú netesnosť ventilu, prepichnutie, rezy, poškodené spoje alebo poškodenie okolo švíkov. Kontrolovaná kontrola úniku môže pomôcť identifikovať zdroj pred vrátením produktu do prevádzky.
Správna gumená forma nafukovacieho jadra môže uľahčiť inštaláciu, zjednodušiť extrakciu a poskytnúť praktické riešenie pre duté a prispôsobené konštrukcie. Pre projekty vyžadujúce špecifické rozmery, tvary, tlakové požiadavky alebo konfigurácie výstuže,Qingdao Aorunda Rubber Industry Co., Ltd.môže poskytnúť produktové riešenia na základe požiadaviek vašej aplikácie.
Podeľte sa o svoje výkresy, rozmery a pracovné podmienky s technickým tímom, aby ste prediskutovali vhodnú základnú štruktúru pre váš projekt. Ak hľadáte prispôsobenú gumenú nafukovaciu jadrovú formu na stavebné alebo priemyselné použitie,kontaktujte násprediskutovať vaše požiadavky a navrhnúť vhodné riešenie.
-
