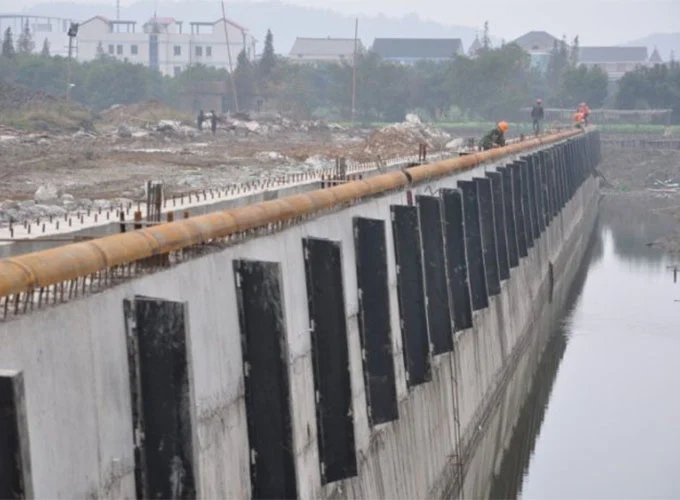

Konštrukcie dokov čelia opakovaným nárazom plavidiel počas kotvenia, pohybu prílivu a odlivu, operácií nakladania, prúdov, vetra a náhodného kontaktu. Bez účinného systému odpruženia môžu tieto sily poškodiť plavidlo aj konštrukciu doku.Pevné gumené blatníky pre dokyposkytujú jednoduché a odolné riešenie absorbovaním a distribúciou nárazovej energie v kontaktnom bode.
Táto príručka vysvetľuje, ako fungujú pevné gumené blatníky, kde sa bežne používajú, aké vlastnosti sú dôležité pri výbere, ako sa porovnávajú rôzne dizajny a ako môže správna inštalácia a údržba predĺžiť životnosť. Je určený pre prevádzkovateľov prístavov, staviteľov dokov, lodeníc, správcov prístavov, dodávateľov a priemyselných nákupcov, ktorí hľadajú spoľahlivú ochranu morí.
Každá operácia dokovania vytvára mechanické sily. Aj keď sa plavidlo približuje pomaly, jeho hmotnosť a hybnosť môžu generovať významnú energiu nárazu. Väčšie plavidlá, silné prúdy, bočný vietor, rozbúrená voda a obmedzené manévrovacie priestory môžu zvýšiť zaťaženie prenášané do doku.
Opakované nárazy môžu postupne spôsobiť praskanie, deformáciu, poškodenie povrchu, uvoľnené upevňovacie prvky alebo poškodenie betónových a oceľových komponentov. Zároveň môže nechránený kontaktný bod poškodiť trup plavidla alebo lakovaný povrch.
V prípade rušných námorných zariadení nie je problémom zvyčajne jeden dramatický vplyv. Ide o nahromadenie tisícok menších nárazov počas rokov prevádzky. Správne navrhnutý systém blatníkov vytvára pružnú bariéru medzi plavidlom a pevnou konštrukciou.
Pevné gumené dokovacie blatníky sú navrhnuté tak, aby vytvorili kontrolované tlmiace rozhranie medzi pohybujúcim sa plavidlom a stacionárnou konštrukciou. Pri kontakte cievy s gumou sa materiál pri zaťažení deformuje a absorbuje časť energie nárazu. Zostávajúca sila sa distribuuje cez blatník a montážny systém a nie je sústredená priamo na stenu doku.
Výkon blatníka závisí od jeho gumového zloženia, geometrie, tvrdosti, rozmerov, kompresných charakteristík, spôsobu montáže a prevádzkového prostredia.
| Komponent | Primárna funkcia |
|---|---|
| Gumené telo | Absorbuje a rozdeľuje energiu nárazu |
| Montážny systém | Upevňuje blatník ku konštrukcii doku |
| Kontaktná plocha | Poskytuje ochranné rozhranie s nádobou |
| Štrukturálna podložka | Bezpečne prenáša náklady do doku |
Odolnosť v náročných prostrediach.Pevná gumová konštrukcia je vhodná pre námorné aplikácie, kde sú komponenty vystavené vode, vlhkosti, oderu a častému mechanickému zaťaženiu.
Spoľahlivá odolnosť proti nárazu.Správne zvolená guma sa môže opakovane deformovať a zotavovať sa počas bežných operácií kotvenia, čo pomáha znižovať priame namáhanie konštrukcií dokov.
Konštrukcia s nízkou zložitosťou.V porovnaní s niektorými pneumatickými alebo plávajúcimi systémami majú blatníky z pevnej gumy relatívne jednoduchú konštrukciu bez vzduchovej komory, ktorá musí zostať pod tlakom.
Flexibilné možnosti inštalácie.V závislosti od profilu a požiadaviek projektu môžu byť pevné gumené blatníky inštalované horizontálne, vertikálne, súvisle alebo na vybraných miestach nárazu.
Dlhodobá prevádzková hodnota.Robustný blatník môže pomôcť znížiť štrukturálne opravy, poškodenie kontaktu plavidla a neočakávané prestoje, vďaka čomu je ochrana dokov dôležitou súčasťou riadenia nákladov počas životného cyklu.
Znižuje priame kontaktné sily medzi nádobami a pevnými konštrukciami.
Vhodné gumové zmesi znesú aj náročné vonkajšie podmienky.
Navrhnuté pre opakovaný kontakt, nie pre jednorazovú ochranu proti nárazu.
Jednoduchá konštrukcia môže uľahčiť kontrolu a výmenu.
Pevné gumené blatníky sa dajú prispôsobiť mnohým námorným a priemyselným prostrediam. Ich presné rozmery a požiadavky na výkon by sa mali určiť podľa veľkosti nádoby, energie kotvenia, štruktúry, prítlačného tlaku a prevádzkových podmienok.
Výber gumeného blatníka by mal byť založený skôr na technických podmienkach, než len na vzhľade alebo cene. Vhodný produkt musí zodpovedať skutočnému prevádzkovému prostrediu.
| Faktor výberu | Prečo na tom záleží |
|---|---|
| Veľkosť a hmotnosť nádoby | Väčšie nádoby vo všeobecnosti vyžadujú väčšiu kapacitu absorpcie energie. |
| Rýchlosť približovania | Vyššia rýchlosť kotvenia môže výrazne zvýšiť energiu nárazu. |
| Rozmery blatníka | Profil a veľkosť ovplyvňujú deformáciu a kontaktnú plochu. |
| Tvrdosť gumy | Tvrdosť ovplyvňuje reakčnú silu, deformáciu a kontaktné správanie. |
| Životné prostredie | Slaná voda, UV žiarenie, teplota a obrusovanie môžu ovplyvniť vlastnosti materiálu. |
| Podmienky montáže | Konštrukcia musí niesť očakávané zaťaženie a usporiadanie upevňovacích prvkov. |
Rôzne námorné projekty si vyžadujú rôzne systémy ochrany. Pevné gumené blatníky sú obzvlášť atraktívne, keď sú prioritou odolnosť, jednoduchá konštrukcia a pevná inštalácia.
| Typ blatníka | Typická sila | Spoločná úvaha |
|---|---|---|
| Pevná guma | Odolný, jednoduchý, všestranný | Vyžaduje správne dimenzovanie a konštrukčnú montáž |
| Pneumatické | Veľká deformácia a pružný kontakt | Vyžaduje riadenie tlaku a vhodnú manipuláciu |
| Posuvné/kompozitné | Aplikácie s nízkym trením | Dôležitý je výber materiálu a montáže |
| Plnené penou | Plávajúce a absorbujúce nárazy | Môže byť viac špecializovaný na plávajúce aplikácie |
Správna voľba závisí od projektu. Pre pevné steny dokov, nábrežné steny, móla, rampy a priemyselné námorné zariadenia môžu pevné gumové profily poskytnúť efektívnu kombináciu odolnosti proti nárazu, flexibility inštalácie a prevádzkovej jednoduchosti.
Dokonca aj kvalitný gumený blatník môže fungovať zle, ak je nesprávne nainštalovaný. Pri inštalácii by sa mala zvážiť nosná konštrukcia, montážne prvky, zarovnanie blatníkov, rozstup skrutiek a kontaktná geometria.
V prípade zložitých námorných konštrukcií by mala byť inštalácia preverená kvalifikovaným technikom alebo pracovníkom námornej stavby. Samotný blatník je len jednou časťou kompletného ochranného systému; nosná konštrukcia musí byť schopná uniesť aj prenášané zaťaženie.
Pevné gumené blatníky sú určené pre náročný servis, no dôležitá zostáva pravidelná kontrola. Včasná identifikácia poškodenia môže zabrániť tomu, aby sa malé problémy stali nákladnými štrukturálnymi alebo prevádzkovými problémami.
Životnosť sa výrazne líši v závislosti od zloženia gumy, konštrukcie blatníka, frekvencie nárazov, vlastností nádoby, vystavenia životnému prostrediu a kvality inštalácie. Výrobca by sa preto mal vyhnúť prísľubu univerzálnej životnosti bez toho, aby zvážil skutočnú aplikáciu.
Pre medzinárodné obstarávanie a veľké prístavné projekty je technická komunikácia rovnako dôležitá ako cena produktu. Pred zadaním objednávky by si kupujúci mali pripraviť čo najviac informácií o aplikácii.
Typ doku, miesto inštalácie, výkresy, dostupný montážny priestor a prevádzkové podmienky.
Rozmery plavidla, výtlak, rýchlosť kotvenia, kontaktné body a prevádzková frekvencia.
Tvrdosť gumy, požiadavky na zloženie, odolnosť voči životnému prostrediu a špecifikácie farieb.
V prípade potreby si vyžiadajte špecifikácie produktu, informácie o kontrole, výkresy a príslušnú skúšobnú dokumentáciu.
Výrobca, ktorý má skúsenosti s gumovými námornými produktmi, by mal byť schopný prediskutovať tieto podrobnosti a odporučiť konfiguráciu, a nie jednoducho ponúkať štandardný produkt bez toho, aby zvažoval aplikáciu.
Otázka: Na čo sa používajú pevné gumené blatníky pre doky?
Odpoveď: Poskytujú pružnú bariéru medzi plavidlami a pevnými konštrukciami, pomáhajú absorbovať a rozdeľovať nárazové sily počas kotvenia a pohybu plavidla.
Otázka: Sú pevné gumené blatníky vhodné pre ťažké doky?
Odpoveď: Môžu byť vhodné pre náročné námorné aplikácie, keď sú profil blatníka, zloženie gumy, montážny systém a celková konštrukcia správne navrhnuté pre očakávané zaťaženie.
Otázka: Môžu byť pevné gumené dokovacie blatníky prispôsobené?
Odpoveď: Mnoho výrobcov môže poskytnúť rôzne rozmery, profily, úrovne tvrdosti, dĺžky, vzory vŕtania a montážne konfigurácie podľa požiadaviek projektu.
Otázka: Ako často by sa mali dokovacie blatníky kontrolovať?
Odpoveď: Frekvencia inšpekcií by mala odrážať lodnú dopravu, frekvenciu dopadov, podmienky prostredia a dôležitosť chránenej konštrukcie. Zariadenia s vysokým využitím vo všeobecnosti profitujú z častejších kontrol.
Otázka: Aké informácie sú potrebné na výber správneho gumeného blatníka?
Odpoveď: Dôležité informácie zahŕňajú veľkosť a výtlak plavidla, rýchlosť kotvenia, štruktúru doku, predpokladané podmienky nárazu, rozmery blatníkov, montážne usporiadanie, vodné podmienky a vystavenie životnému prostrediu.
Otázka: Môžu sa gumené blatníky používať v prostredí so slanou vodou?
Odpoveď: Správne formulované a vyrobené gumené blatníky sú široko používané v morskom prostredí. Výber materiálu by mal zohľadňovať vystavenie slanej vode, UV žiareniu, teplote, oderu a iným podmienkam špecifickým pre dané miesto.
Otázka: Prečo by kupujúci mali spolupracovať priamo so skúseným výrobcom gumy?
Odpoveď: Skúsený výrobca môže pomôcť prepojiť výber materiálu, rozmery produktu, požiadavky na výkon, nástroje, montážne detaily a kontrolu kvality so skutočnou aplikáciou, čím sa zníži riziko výberu nevhodnej konfigurácie.
Spoľahlivá ochrana doku začína skôr výberom blatníka, ktorý zodpovedá skutočným podmienkam nárazu, než výberom produktu len na základe veľkosti alebo ceny. Od pevných mól a komerčných prístavov až po lodenice a priemyselné nakladacie zariadenia, správny pevný gumený blatník môže pomôcť znížiť poškodenie pri kontakte plavidla, chrániť konštrukcie dokov a podporovať bezpečnejšie a spoľahlivejšie operácie.
